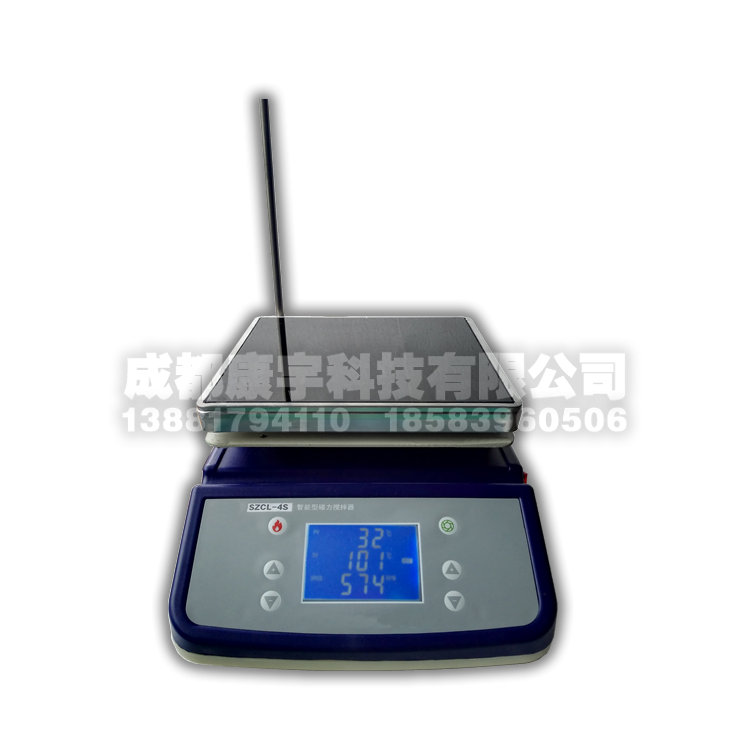

SZCL-4S平板加热智能磁力搅拌器

产品说明:

SZCL-4S是根据本公司SZCL-4C的基础设计的平板式加热器的搅拌器,它配备了比4C更准确的笔段式液晶显示,特别适用于实验室及分析仪器,其功能齐全,操作简单。温度采用“模糊PID”控制,与传统的PID控制方式相比具有更小的温度超调、更快的稳定时间、更好的控温精度等优点,适用于有刷直流电机调速、温度控制设备。高端液晶显示器也为机器颜值加分许多。


产品特点:

  1. 采用方形红外水晶玻璃加热面板加热,美观防腐,表面 高温温度可达到350℃。

  2. 液晶显示转速和温度,更加精确,美观。

  3. 控温采用编码开关操作,数字显示,定时功能,自整定功能,具有测量精度高,冲温小,内、外热电偶测温可控硅控制输出,160-240V宽电压电源,并有断偶保护功能。

  4. 可对50-5000ml标准或非标准反应瓶进行加热搅拌。

  5. 采用进口直流电机,性能稳定,噪音小,寿命长,无火花产生。

  6. 外壳采用一次性形成阻燃加强PBT注塑外壳,耐高温,防腐蚀,且绝缘性能好。

  7. 30°斜面操控面板适合坐位和站位视角。

  8. 机体设计溢流槽,液体通过溢流槽流向机器两边,不会流向机体或者面板。

  9. 无极调速,低速平稳,高速强劲。



型号参数:

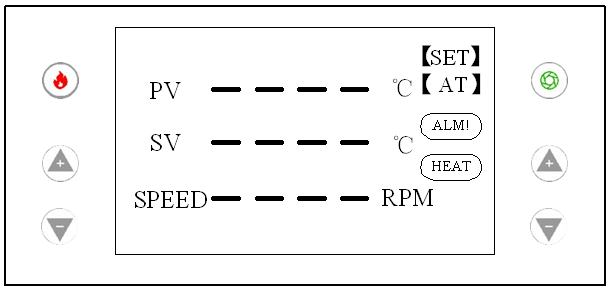

面板指示:




操作及使用方法

1.控制器上电,温度显示窗显示“K3-C”, 速度显示窗显示“BYv1”约1秒后进入到正常显示状态。

2.启动与停止

点击或长按“加热”键(详见ruT1参数:参数表-2,允许温度控制;再次点击关闭。

点击或长按“搅拌”键(详见ruT2参数:参数表-2,允许速度控制;再次点击关闭。

3.掉电记忆功能

通过修改掉电记忆参数值(详见Pon参数:内部参数表-2可选择是否有掉电记忆功能。

当选择无掉电记忆功能时,控制器上电时直接进入到停止状态。

当选择有掉电记忆功能时,断电时控制器自动保存运行和停止状态、运行时间和电机旋转方向,再上电时控制器按掉电时的状态继续运行。

4.有温度报警时,“ALM!”标识符常亮,控制器自动断开加热输出,蜂鸣器连续鸣叫;

有速度报警时,“ALM!”标识符闪烁,控制器自动停止电机运行,蜂鸣器嘀嘀声鸣叫。

蜂鸣器鸣叫时可按任意键消音。

5.若控制器温度显示窗显示“----”,表示温度传感器或控制器本身故障,请仔细检查温度传感器及其接线。

6.在主界面显示下,点击左侧 向上.png 向下.png 键可修改温度的设定值,点击右侧 向上.png  键可修改速度的设定值,长按可连续增加或减少,此时液晶屏“【set】”标识符点亮,修改结束后,设定值会继续闪烁,约2s后自动保存,并停止闪烁。

内部参数设定

长按左侧 向上.png  3秒,液晶屏第一排显示密码提示符“Lc”,第二排显示密码值,通过增加、减小修改到所需的密码值。再点击火焰.png键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到内部参数设定状态,再点击火焰.png键可以依次修改各个参数。再长按火焰.png键3秒,可以退出此状态,参数值自动保存。详见下表:

用户设定参数表 -1

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

Lc=3”时可查看并修改参数值。

0

ALH

上偏差

超温报警

当“温度测量值温度设定值ALH时,有温度报警功能,详见“四.4”

(0.0100.0℃)

10.0

T

控制周期

加热控制周期。

(160)  5

P

比例带

时间比例作用调节。

(0.1300.0) 30.0

I

积分时间

积分作用调节。

(12000)  200

d

微分时间

微分作用调节。

(02000)    200

Pb

温度

偏差修正

通常用来修正低温测量时产生的误差。

Pb=实际温度值-仪表测量值

(-99.999.9℃)

0

PL

温度

斜率修正

通常用来修正高温测量时产生的误差。

PL=1000*(实际温度值-仪表测量值)÷仪表测量值

(-999999)

0

Adr

通讯地址

预留,无效

(132)  1

用户设定参数表 -2

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

Lc=9”时可查看并修改参数值。

0

Pon

掉电

记忆功能

0:无掉电记忆功能;

1:有掉电记忆功能。

(01)

0

doT

温度显示

小数位

0:温度值无小数位显示;

1:温度值有1位小数位显示。

(01)

0

ruT1

加热键

按键延时

长按加热键,ruT1时间后按键功能有效。

(010s)    0

ruT2

搅拌键

按键延时

长按搅拌键,ruT2时间后按键功能有效。

(010s)    0

bL

绝对值报警

当“温度测量值绝对报警值”时,有温度报警功能,详见“四.4”

(0.0400.0)

400.0℃

nP

输出功率

加热输出功率百分比。

(0100%)  100

SPL

温度设定下限

温度设定值的有小值。

(0.0SPH)    0.0

SPH

温度设定上限

温度设定值的有大值。

(SPL400.0)

400.0

内部参数表 -3

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

Lc=67”时可查看并修改参数值。

0

rST

恢复出厂值

0:不恢复出厂值;

1:将所有参数表恢复出厂值。

(01)

0

内部参数表-4

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

L=27”时可查看并修改参数值。

0

AT

自整定

0 关闭自整定;

1 开启自整定。

(01)   0

工厂设定参数表 -5

参数指示

参数名称

参数功能说明

(范 围)出厂值

Lc

密码

Lc=103”时可查看并修改参数值。

0

Pd

比例增益

速度比例增益。

(199)    40

Id

积分系数

速度积分系数。

(199)     2

InT

加速时间

转速从有小到有大的所需时间。

(560)    10

dET

减速时间

转速从有大到有小的所需时间。

(560)    10

SdL

速度设定下限

速度设定值的有小值。

(60SdH)    200

SdH

速度设定上限

速度设定值的有大值。

(SdL6000)  2000

PoL

极数

霍尔测速的级数。

(132)    1

db

显示不灵敏区

速度显示不灵敏区。

(099)    5

系统自整定

当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

点击“加热”键,开启温度控制,再修改参数表4中“AT”参数值,可进入到系统自整定选择状态,液晶屏第一排显示自整定提示符“AT”,可点击“增加”或“减小”键修改“AT”参数。修改参数值为1,再点击设定键退出,仪表进入到系统自整定状态,【AT】标识符闪烁,自整定完成后,【AT】标识符停止闪烁,控制器会得到一组更佳的PID参数,参数值自动保存。在系统自整定过程中,关闭控制器运行可中止自整定程序。

在系统自整定过程中若有上偏差超温报警,报警标识符不亮,但加热报警继电器会自动断开。在系统自整定过程中所有参数都不可修改。
